Prevlečena jeklena cev
Vaš profesionalni dobavitelj prevlečenih jeklenih cevi
GNEE Pipe ponuja celotno paleto rešitev za zunanje premaze cevi, vključno z enoslojnimi sistemi FBE, dvoslojnimi FBE, 2PE, 3PE in 3PP. Vsi premazi so naneseni v skladu z mednarodno priznanimi standardi, kot so DIN 30670, DIN 30671, DIN 30678, CAN/CSA Z245.21, SY/T 4013 in SY/T 0315, kar zagotavlja zanesljivo zaščito pred korozijo za zahtevne aplikacije cevovodov.
Kratek uvod v prevlečene jeklene cevi
Prevlečena cev se nanaša na jekleno cev, ki je bila obdelana z zaščitnimi premazi za povečanje odpornosti proti koroziji, vzdržljivosti in življenjske dobe. Ti sistemi premazov se pogosto uporabljajo v naftovodih in plinovodih, konstrukcijskih jeklenih aplikacijah in različnih industrijskih cevovodnih sistemih za zaščito površine cevi pred korozijo, kemičnimi napadi in okoljsko škodo.
Pri naftovodih in plinovodih so prevlečene cevi na splošno razvrščene v dve kategoriji glede na lokacijo in funkcijo prevleke: notranji premazi cevi, ki ščitijo notranjo površino pred korozijo in poškodbami, povezanimi s pretokom, ter zunanji premazi cevi, ki zagotavljajo zaščito pred korozijo v tleh, vlago in zunanjimi okoljskimi pogoji.
specifikacija prevlečenih cevi
Odvisno od projektnih zahtev so lahko prevlečene jeklene cevi dobavljene z različnimi sistemi prevlek, vključno zFusion Bonded Epoxy (FBE), 2PE, 3PE, 2LPP, 3LPP, notranji epoksi premaz, obtežitev betona, inkeramična obloga. Pravilna izbira premaza je odvisna od delovne temperature, transportnega medija, okolja namestitve in zahtevane življenjske dobe.
| Vrsta premaza | Premazni sloj | Debelina prevleke |
| 3PE Troslojni polietilen | Notranja plast: epoksi (zelena) | 2,0-4,5 mm |
|
Lepilo za srednji sloj L (belo) |
||
| Zunanja plast: polietilen (črna) | ||
| 2PE Dvoslojni polietilen | Notranji sloj: adgensice | 2,0-4,5 mm |
| Zunanji sloj: polietilen | ||
| FBE | Epoksi | 200-400um |
| 2FBE Dvoslojni epoksi | Notranja plast: ekspoksi (zelena) | 400-800um |
| Zunanja plast: intenzivni epoksi (žajbljevo zelena) | ||
| 3PP Troslojni polietilen | Notranja plast:expoxy (zelena) | 2,5-3,0 mm |
| Srednji sloj: lepilo (belo) | ||
| Zunanja plast: polipropilen (bela) | ||
| CWC | Betonski premaz | |
| Gumijasta podloga | Gumijasta prevleka | |
| Plastificirano | Plastična prevleka |
| Notranji premaz | |
| Tekoči epoksidni premaz | AWWAC210-2007 |
| FBE | AWWAC213-2001 |
| Obloga iz cementne malte | BS534-1990, AWWA C205-2001 |
| Bitumenski premaz | BS534-1990 |
| Gumijasta podloga | NACE RP 0178 |
| Obložena s keramično oblogo, odporno na obrabo | DIN 50902, ISO 21809 |
| Drugi posebni materiali | Po meri |
| Vrsta premaza | Standard premaza |
|---|---|
| 3LPE / 3LPP | DIN30670-1991; CAN/CSA Z245.21-2010; ISO21809-1-2009; SY/T0413-2002; GB/T23257-2009 |
| 2LPE / 2LPP | SY/T0315-2002; GB/T23257-2009; ISO21809-1-2009 |
| FBE (Fusion Bond Epoxy) | SY/T0315-2005; AWWA C213-2001; CAN/CSA Z245.20-2010; ISO21809-2-2007; API RP 5L9-2001 |
| Bitumenska prevleka (vroči nanos emajla in traku) | BS534-1990; AWWA C203-2002; AWWA C214-2000 |
| Tekoči epoksidni premaz | AWWA C210-2007 |
| Poliuretanski izolirani premaz | SY/T0415-1996; CJ/T114-2000; EN253-1994 |
| Termoskrčljivi rokavi | ISO21809-3; EN12068; DIN30672; NACE SP303 |
| Plastificirano | AWWA C213; AWWA C203; AWWA C229; DIN30670; DIN EN 10288; ISO21809-1 |
| Prevlečen z betonom | AWWA C205 |
| Keramična obloga, odporna proti obrabi | DIN50929; ISO21809 |
| Drugi posebni materiali | Po meri |
Skladnost materialov in globalni standardi
Vse osnovne cevi in materiali za premaze so strogo nabavljeni in obdelani v skladu z upravljanjem kakovosti ISO 9001:
- Razredi jekla: API 5L razred B, X42, X46, X52, X56, X60, X65, X70, X80; ASTM A53; ASTM A106; EN 10219 (S355J2H).
- Proizvodni standardi: API 5L (PSL1/PSL2), ASTM A252, AWWA C200, AS/NZS 1579.
|
Gola cev |
SSAW |
LSAW |
ERW |
SMLS |
|
Obseg proizvodnje: |
OD: 219mm-3120mm |
OD:16"-64" |
OD: 1/8"-24" |
OD: 1/8"-36" |
|
Dolžina: |
· Naključna dolžina / fiksna dolžina / SRL / DRL |
|||
|
Uporaba: |
Mehanske cevi |
|||
|
Test: |
1. Analiza kemijske komponente 2. Mehanske lastnosti (končna natezna trdnost, meja tečenja, raztezek) |
|||
|
Vrsta premaza: |
Epoksidni premaz s fuzijsko vezjo/ epoksid iz premogovega katrana / 3PE /2PE/FBE/2FBE/3PP premaz z lakom |
|||
Uporaba glede na vrsto premaza

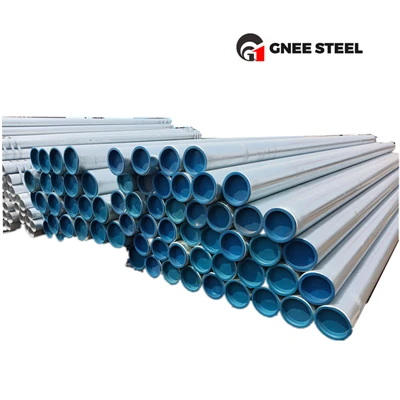

FBE prevlečena cev (fuzijski epoksid)
FBE prevlečene cevi se pogosto uporabljajo tam, kjer se zahteva odlična odpornost proti koroziji, močan oprijem in dobra zaščita pred obrabo. Tipične aplikacije vključujejo:
Protipožarni sistemi:Cevi za avtomatske brizgalne vode, vodovodne cevi za požarno vodo in drugi cevovodni sistemi za gašenje požarov.
Industrijski cevovodi:Visokotemperaturni procesni cevovodi, transportne linije za kemikalije ter sistemi za zbiranje nafte in plina.
Oskrba z vodo in odvodnjavanje:Notranji in zunanji vodovodi ter visokotlačni vodovodi.
Druge aplikacije:Cevovodi za elektrarne, cevovodi za morsko vodo in cevovodni sistemi, ki zahtevajo večjo odpornost proti obrabi.

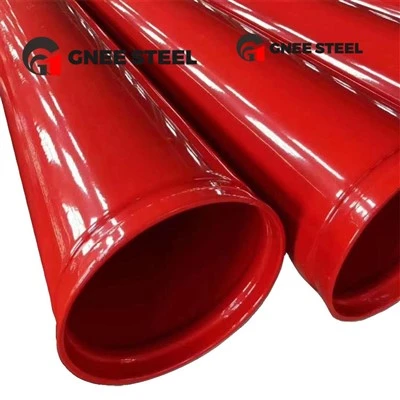

Cev s tekočim epoksidnim premazom
Cevi s tekočim epoksidnim premazom zagotavljajo stroškovno učinkovito rešitev za zaščito pred korozijo za splošno uporabo v cevovodih, zlasti tam, kjer so potrebne zmerne zahteve glede zaščite.
Civilna gradnja:Notranji sistemi za oskrbo z vodo, gospodinjski odvodni cevovodi in gradbena razvodna omrežja.
Občinski projekti:Nizkotlačni vkopani vodovodni cevovodi, kanalizacijski transportni sistemi in splošni komunalni cevovodi.
Popravilo in vzdrževanje cevovodov:Popravilo premazov na kraju samem in ponovno nanašanje poškodovanih površin jeklenih cevi.
Stroškovno občutljivi projekti:Standardni cevovodni sistemi brez resne korozije ali delovnih pogojev.

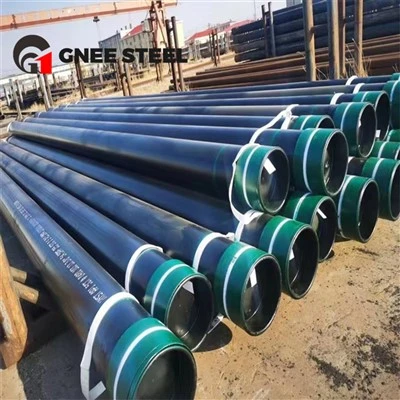

3PE / 3LPE prevlečena cev
Cevi s prevleko iz 3PE in 3LPE so zasnovane za dolgoročno podzemno uporabo in nudijo odlično odpornost proti koroziji, vlagi in mehanskim poškodbam. Običajno se uporabljajo v:
Vkopani cevovodi na dolge razdalje:Naftovodi, plinovodi in projekti prenosa vode velikega premera.
Občinska podzemna omrežja:Mestni vodovodi, vkopani plinovodi in komunalna cevovodna omrežja.
Projekti prehodov:Cevovodi, nameščeni pod cestami, železnicami in drugimi infrastrukturnimi prehodi.
Cevovodi oddaljenega polja:Cevovodni sistemi, ki delujejo v zahtevnih okoljih tal in težkih zunanjih pogojih.
Cevi s prevleko iz betona (CWC)
Cevi z betonsko prevleko (CWC) se večinoma uporabljajo za uporabo na morju in pod vodo, kjer je potrebna dodatna teža, stabilnost in mehanska zaščita.
Podmorski in morski cevovodi:Naftovodi in plinovodi na morju, podvodni cevovodi in pomorski transportni sistemi.
Prečkanja rek in jezer:Cevovodi, ki zahtevajo nadzor plovnosti in zaščito pred udarci vodnega toka.
Podvodna infrastruktura:Pristaniške zmogljivosti, dock cevovodi in drugi potopljeni cevovodni sistemi.
Globoko zakopani cevovodi:Cevovodi, nameščeni pod velikimi obremenitvami tal ali izpostavljeni visokim zunanjim tlakom.
Primerjalna tabela
| Funkcija | Epoksi prevlečena cev | FBE prevlečena cev | 3LPE (3PE) prevlečena cev | Cev s prevleko iz betona |
|---|---|---|---|---|
| Polno ime | Jeklena cev z epoksi premazom | Jeklena cev, prevlečena z epoksidno smolo | Troslojna jeklena cev, prevlečena s polietilenom | Jeklena cev, prevlečena z betonom |
| Vrsta premaza | Organski (tekoči ali praškasti epoksi) | Organski (duroplastni epoksi prah) | Večslojni: epoksi + lepilo + PE | Mineralni (betonski) obtežni premaz |
| Primarna funkcija | Zaščita pred korozijo (blaga do zmerna) | Zaščita pred korozijo (visoka zmogljivost) | Korozijska + mehanska zaščita | Negativni vzgon + zaščita pred udarci |
| Odpornost na udarce | Nizka do zmerna | Zmerno | Visoka (debel PE zunanji sloj) | Zelo visoka (beton absorbira udarce) |
| Tipična uporaba | Vodovod, kanalizacija, notranji premaz požarnih brizgalk | Vkopani cevovodi, armatura, zunanji premaz za plin/vodo | Nafta/plin na velike razdalje, podmorski cevovodi, skalnat teren | Podmorski cevovodi, rečni prehodi, mokrišča |
procesna linija za prevlečene jeklene cevi
Zanesljivi proizvajalci prevlečenih jeklenih cevi izvajajo stroge preglede prevlek v skladu s projektnimi specifikacijami in veljavnimi standardi.
- Merjenje debeline nanosa
- Test zaznavanja praznikov
- Test oprijema
- Test odpornosti na udarce
- Preskus katodne ločljivosti
- Pregled površine
Zakaj izbrati naše rešitve za prevlečene jeklene cevi?
- Sistemi več premazov za različna okolja cevovodov
- Skladnost z mednarodnimi standardi premazov
- Profesionalna podpora pri izbiri premaza
- Prilagojena debelina nanosa in specifikacije
- Strog pregled kakovosti pred pošiljanjem
- Rešitve za uporabo v nafti, plinu, vodi, na morju in v industriji
Naša tovarna
GNEE Pipe je kitajsko profesionalno podjetje na enem mestu v dobavni verigi za jeklene izdelke.
Naš certifikat
GNEE Pipe Coated Pipe je priznalo na desetine projektnih podjetij in je postalo zvezdniško podjetje v Aziji.
Kontaktirajte nas
Pogosto zastavljena vprašanja
Kakšna je razlika med FBE in 3LPE prevlečenimi jeklenimi cevmi?
FBE je enoslojni epoksi premaz, ki je v glavnem osredotočen na zaščito pred korozijo in oprijem. 3LPE združuje sloje FBE, lepila in polietilena, da zagotovi odpornost proti koroziji in močnejšo mehansko zaščito.
Kateri premaz je boljši, 3LPE ali 3LPP?
3LPE se pogosto uporablja za običajne vkopane naftovode in plinovode. 3LPP zagotavlja boljšo temperaturno odpornost in odpornost proti obrabi, zaradi česar je primeren za visokotemperaturne cevovode in aplikacije na morju.
Kako dolgo traja prevlečena jeklena cev?
Življenjska doba prevlečenih jeklenih cevi je odvisna od vrste prevleke, delovne temperature, pogojev tal ali morske vode, kakovosti namestitve in vzdrževalnih praks. Pravilno izbrani premazni sistemi lahko zagotovijo desetletja zaščite cevovodov.
Ali je mogoče prevlečene jeklene cevi prilagoditi?
ja Prevlečene jeklene cevi je mogoče prilagoditi glede na velikost cevi, razred jekla, vrsto prevleke, debelino prevleke, zahteve glede uporabe in mednarodne projektne standarde.
Kateri preskusi se izvajajo na prevlečenih jeklenih ceveh?
Običajni testi vključujejo pregled debeline prevleke, zaznavanje praznin, adhezijsko testiranje, udarno testiranje in katodno testiranje ločevanja.
