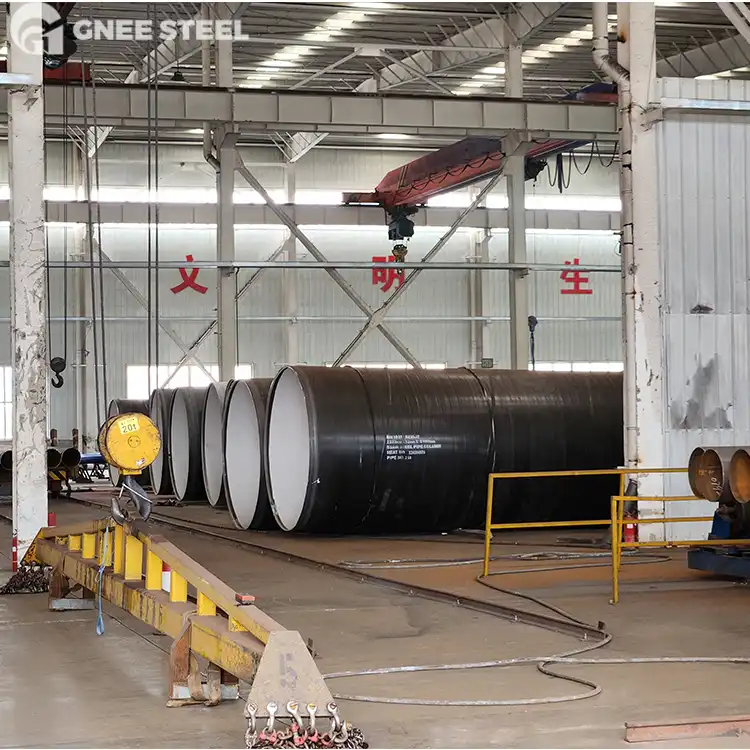

API 5L X60 Cev za prenos nafte in plina
Cev za prenos nafte in plina API 5L X60: popolne specifikacije in inženirski vodnik
API 5L X60 je srednje{2}}visokotrdna nizko{3}}zlitina za cevi, označena s svojo določeno najmanjšo mejo tečenja (SMYS)60.200 psi (415 MPa).Njegova enakovredna oznaka ISO 3183 je L415. V večini mednarodnih projektov cevovodov veljata API 5L X60 in ISO 3183 L415 za enakovredna, če sta podana ista raven specifikacije izdelka (PSL) in pogoji dostave.
Je eden najpogosteje uporabljenih razredov jekla za cevovode za-prenos ogljikovodikov na dolge razdalje, saj združuje visoko trdnost, odlično varljivost, zanesljivo nizko{1}}temperaturno žilavost in stroškovno učinkovitost. Na voljo je v brezšivnih in varjenih konfiguracijah, ki ustrezajo različnim nazivnim tlakom in premerom cevi.
Primarni veljavni standardi
API Spec 5L 47. izdaja (2024): Specifikacija za cevovod
ISO 3183:2019: Industrija nafte in zemeljskega plina - Jeklene cevi za cevovodne transportne sisteme
NACE MR0175/ISO 15156: Zahteve za kisle storitve za okolja, ki vsebujejo H2S-
ASME B31.4 / B31.8: Kode projektiranja cevovodnega transportnega sistema
DNV-ST-F101 Podmorski cevovodni sistemi: standard za podmorske cevovode
Razvrstitev po razredih in pogoji dostave
Cijev API 5L X60 je razdeljena na dve ravni specifikacije izdelka (PSL) z dodatnimi priponami pogojev dobave za razrede PSL2, da ustrezajo različnim storitvenim okoljem.
PSL1 (stopnja specifikacije izdelka 1)
PSL1 je osnovni standardni razred, označen preprosto kotX60 / L415, dobavljeno v-zvitem (R) stanju. Izpolnjuje temeljne mehanske zahteve za splošne kopenske prenosne cevovode z nevtralnimi delovnimi mediji in blagimi delovnimi pogoji.
PSL2 (stopnja specifikacije izdelka 2)
PSL2 nalaga strožji nadzor kemične čistosti, mehanskih lastnosti in ne-destruktivnega testiranja. Vključuje tri standardne pogoje dostave in namenske različice kisle storitve:
X60N / L415N: Normalizirana dostava, izboljšana nizko-temperaturna žilavost za kopenske cevovode-v hladnih podnebjih
X60Q / L415Q: Namenjeno zahtevnim visokim{0}}tlakom in aplikacijam na morju, ki zahtevajo večjo žilavost.
X60M / L415M: Termomehanično valjana (TMCP) dostava, uravnotežena zmogljivost za-velike kopenske magistralne vode
X60QS / X60MS: Kisli uporabni razredi z ultra-nizko vsebnostjo žvepla in fosforja, certificirano za H2S/CO2 korozivna okolja v skladu z NACE MR0175
Tehnične specifikacije: Kemične in mehanske lastnosti
Kemijska sestava za X60 (tipične omejitve)
| Element | PSL1 (največ %) | PSL2 (največ %) |
| Ogljik (C) | 0.26 | 0.22 |
| Mangan (Mn) | 1.40 | 1.45 |
| fosfor (P) | 0.030 | 0.025 |
| Žveplo (S) | 0.030 | 0.015 |
Mehanske lastnosti X60 / L415
Meja tečenja (min.):415 MPa (60.200 psi)
Natezna trdnost (Min):520 MPa (75.400 psi)
Raztezek:Odvisno od velikosti vzorca.
Vrste izdelave in razpon dimenzij
Cev za olje in plin API 5L X60 se proizvaja v štirih glavnih proizvodnih procesih, od katerih je vsak optimiziran za določen premer in tlačna območja.
| Vrsta izdelave | Razpon zunanjega premera | Tipični razpored debeline stene | Primarni scenarij uporabe |
|---|---|---|---|
| Brezšivno (SMLS) | 1/2 in – 40 in (21,3 – 1016 mm) | 10 SCH do 160 SCH, XXS | Visokotlačni zbirni vodi-majhnega{1}}do-srednjega premera, priključki na ustih vrtin |
| ERW (električno odpornostno varjen) | 1/2 in – 20 in (21,3 – 508 mm) | 10 SCH do 80 SCH | Srednje{0}}distribucijski vodi, cevovodi za vbrizgavanje CO2 |
| LSAW (vzdolžno potopljeno obločno varjeno) | 16 in – 60 in (406 – 1524 mm) | 20 SCH do 120 SCH | Visokotlačni prenosni cevovodi-premera- |
| SSAW (spiralno potopljeno obločno varjeno) | 24 in – 100 in (610 – 2540 mm) | 20 SCH do 80 SCH | Kopenski prenosni cevovodi velikega-premera, prenos vode in izbrane aplikacije na morju, kjer to dovoljujejo specifikacije projekta. |
Standardne dolžine cevi vključujejo enojno naključno dolžino (SRL), dvojno naključno dolžino (DRL), fiksno dolžino 20 ft (6 m) in 40 ft (12 m).
Pro-premazi proti koroziji in končni zaključki
Zunanji proti{0}}korozijski premazi so obvezni za vkopane in potopljene cevovode za podaljšanje življenjske dobe. Običajne industrijske-standardne možnosti vključujejo:
FBE (epoksi spojeno z zlitjem): enoslojni-plastni premaz za splošne kopenske vkopane cevovode z dobrim oprijemom in odpornostjo na kemikalije
3LPE (3-slojni polietilen): tri{0}}slojni kompozitni premaz, najpogosteje uporabljena rešitev za kopenske in plitve{1}}vodovode z visoko zaščito pred korozijo
3LPP (3-slojni polipropilen): Prevleka, odporna na visoke-temperature, za daljnovode za globoko-vodo in visoko{2}}temperaturno olje
Obloga/podloga iz zlitine: notranja obloga iz-zlitine, odporne proti koroziji (npr. zlitina 625), za uporabo v hudih kislih razmerah z visoko vsebnostjo H2S
Standardni zaključki koncev cevi
Navaden konec
Poševni konec (standardno za varjenje na terenu, 30 stopinj ±5 stopinj kot poševnine)
Navojni konec s spojko
Plastični končni pokrovi za zaščito med transportom
Testiranje in kontrola kakovosti
Zahteve glede testiranja se znatno razlikujejo med nivojema PSL1 in PSL2, kar je bistvena razlika v specifikacijah javnih naročil.
Testi so obvezni za vse cevi X60
Natezni preskus (meja tečenja, natezna trdnost, raztezek)
Preskus hidrostatičnega tlaka
Preskus sploščitve (za varjene cevi)
Vodeni upogibni preskus (za varjene cevne zvare)
Merski in vizualni pregled površine
Dodatni obvezni preizkusi za razred PSL2
Charpyjev udarni preskus z V-zarezo pri določeni nizki temperaturi (telo cevi, zvar in območje-prizadetega toplote)
Preskus trganja pri padcu (DWT) za cevi velikega-premera
100 % ne{1}}destruktivno testiranje (UT / AUT + RT) za varjene šive
Popolna sledljivost materiala od taline do končne cevi (po API 5L SR 15.2)
Obvezno potrdilo o preskusu mlina (MTC) po SR 15.1
HIC in SSCC testiranje za kisle storitvene stopnje (QS/MS).
Prenesite vzorec potrdila o preskusu mlina
Uporaba v naftni in plinski industriji
Prenosna cev API 5L X60 se uporablja v celotni vrednostni verigi nafte in plina, z ujemanjem stopnje in procesa, kot sledi:
Kopenski glavni-cevovodi na dolge razdalje: LSAW / SSAW X60 PSL1 ali X60M PSL2, z zunanjim premazom 3LPE
Podmorski cevovodi na morju: SSAW / LSAW X60Q PSL2, s prevleko 3LPP + katodna zaščita, skladno z DNV-ST-F101 podmorski cevovodni sistemi
Polarni in hladni{0}}cevovodi: LSAW X60N PSL2, z nizko{2}}temperaturno prevleko FBE, certificirano za uporabo pri -45 stopinjah
Polja kislega plina in nafte: Brezšivni X60QS PSL2, skladen z NACE MR0175, z oblogo iz zlitine za visoke pogoje H2S
Vbrizgavanje CO2 in izboljšano pridobivanje nafte (EOR): ERW X60 PSL1 z epoksi notranjim premazom
Sistemi za zbiranje vodnjakov in cevovodi rafinerij: Brezšivni X60 PSL1 / PSL2
Preizkus in pregled visokozmogljivih cevi API 5L X60
Zasnovan za odličnost.Naše cevi X60 PSL2 izpolnjujejo stroge standarde API z obveznim Charpyjevim V-preizkušanjem z zarezo. 100% UT & Hydro-preizkušenim za največjo varnost v kritičnih vodih.
Pakiranje in odprema cevovoda API 5L X60 za nafto in plin
Natančno-izdelane cevi LSAW za-prenos velike količine plina. Na voljo v velikih premerih z debelino stene po meri (Sch 40 do XXS).Pridobite tehnične podatke zdaj.
pogosta vprašanja
V1: Kakšna je glavna razlika med API 5L X60 PSL1 in PSL2?
O: PSL2 ima strožje omejitve glede vsebnosti ogljika, žvepla in fosforja, obvezno nizko{1}}temperaturno Charpyjevo testiranje udarcev, 100-odstotno ne-destruktivno preverjanje zvarov in popolno sledljivost materiala. PSL1 je osnovni razred za splošne storitve, medtem ko je PSL2 potreben za delovna okolja z visokim-tlakom, nizko-temperaturo, na morju ali v kislih razmerah.
V2: Ali je cev API 5L X60 primerna za kislo uporabo s H2S?
O: Standardni X60 PSL1 ni zasnovan za kisle storitve. Vendar so PSL2 kisli uporabni razredi (X60QS, X60MS) z nadzorovano vsebnostjo žvepla, trdoto manj kot ali enako 22 HRC in obveznim testiranjem HIC/SSCC popolnoma v skladu z NACE MR0175/ISO 15156 za prenos nafte in plina, ki vsebuje H2S-.
V3: Kakšna je ISO enakovrednost API 5L X60?
O: ISO 3183 enakovrednost API 5L X60 jeL415. Številka 415 se nanaša na enako minimalno mejo tečenja 415 MPa (60.200 psi). Različice PSL2 ustrezajo L415N, L415Q oziroma L415M.
V4: Kako se X60 primerja zX52 za načrtovanje cevovoda?
O: X60 ima približno 15 % višjo minimalno mejo tečenja kot X52 (415 MPa proti 360 MPa). Pri visokotlačnih-glavnih cevovodih uporaba X60 omogoča približno 10-odstotno zmanjšanje debeline stene, kar zmanjša težo jekla na kilometer in zniža skupne materialne in transportne stroške projekta.
V5: Kolikšna je najmanjša meja tečenja cevi API 5L X60?
O: Najmanjša določena meja tečenja (Rt0,5) cevi API 5L X60 je 60.200 psi, kar je enako 415 MPa. Ta vrednost je enaka za razrede PSL1 in PSL2 ter za brezšivne in varjene tipe proizvodnje.
V6: Kateri razporedi debeline stene so na voljo za cevi API 5L X60?
O: Standardni razporedi debeline sten vključujejo SCH 10, SCH 20, SCH 40 (STD), SCH 60, SCH 80 (XS), SCH 100, SCH 120, SCH 160 in XXS. Debelina stene po meri se lahko izdela tudi v skladu z zahtevami projektiranja.
