API SPEC 5CT cevi, posebej brezšivne jeklene cevi, izstopajo kot vrhunska izbira v industriji. Zasnovan za uporabo v vrtini pri proizvodnji ali vbrizgavanju, učinkovito prenaša surovo nafto in zemeljski plin iz rezervoarjev na površje po končanem vrtanju.
Na voljo je v številnih vrstah jekla, od J55doQ125, V150 in drugi, od katerih vsak predstavlja različne ravni moči in zmogljivosti. Poleg tega ponujajo cevi za olje več vrst navojev in specifikacij velikosti za izpolnjevanje različnih operativnih zahtev.
Specifikacija
Standard: API
Standard 2: API 5CT
Razred GroupAPI J55-API P110
Razred: API J55, API K55, API N80, API L80, API P110
Debelina: 4 - 16 mm, po API 5CT
Oblika odseka: Okrogla
Zunanji premer (okrogel): 114 - 508 mm
Kraj izvora: Hebei, Kitajska
Uporaba: cev za olje, ki se uporablja pri vrtanju naftnih vrtin
Tehnika: vroče valjana
Certificiranje: API
OCTG cevne cevi
| Vrsta |
Velikost (OD) |
Nazivna teža |
W.T. |
I.D. |
Spenjanje |
|||
|
v |
Mm |
Lbf/ft |
Kg/m |
mm |
mm |
ODmm |
Najmanjša dolžina mm |
|
|
NUE |
1.90 |
48.26 |
2.75 |
4.09 |
3.68 |
40.90 |
55.88 |
95.25 |
|
2 3/8 |
60.32 |
4.60 |
6.85 |
4.83 |
50.66 |
73.02 |
107.95 |
|
|
2 7/8 |
73.02 |
6.40 |
9.52 |
5.51 |
62.00 |
88.90 |
130.18 |
|
|
3 ½ |
88.90 |
9.20 |
13.69 |
6.45 |
76.00 |
107.95 |
142.88 |
|
|
4 1/2 |
114.30 |
12.60 |
18.75 |
6.88 |
100.54 |
132.08 |
155.58 |
|
|
EUE |
1.90 |
48.26 |
2.90 |
4.32 |
3.68 |
40.90 |
63.50 |
98.42 |
|
2 3/8 |
60.32 |
4.70 |
6.99 |
4.83 |
50.66 |
77.80 |
123.82 |
|
|
2 7/8 |
73.02 |
6.50 |
9.67 |
5.51 |
62.00 |
93.17 |
133.35 |
|
|
3 ½ |
88.90 |
9.30 |
13.84 |
6.45 |
76.00 |
114.30 |
146.05 |
|
|
4 1/2 |
114.30 |
12.75 |
18.97 |
6.88 |
100.54 |
141.30 |
158.75 |
|
API 5CT cevi s spodnjimi razredi:
API 5CT J55
API 5CT K55
API 5CT N80-1
API 5CT N80Q
API 5CT C90
API 5CT C95
API 5CT P110
API 5CT Q125
Konci Vrsta cevi API 5CT
NU cevna cev
EUE cevi za cevi
Premium Ends v API 5CT cevi
Kemična sestava cevne cevi API 5CT
| Kemična sestava, masni delež (%) | |||||||||||||||
| skupina | Ocena | Vrsta | C | Mn | Mo | Kr | Ni | Cu | P | S | Si | ||||
| Min. | maks. | Min. | maks. | Min. | maks. | Min. | maks. | maks. | maks. | maks. | maks. | maks. | |||
| 1 | H40 | – | – | – | – | – | – | – | – | – | – | – | 0.03 | 0.030 | – |
| J55 | – | – | – | – | – | – | – | – | – | – | – | 0.03 | 0.030 | – | |
| K55 | – | – | – | – | – | – | – | – | 0.03 | 0.030 | – | ||||
| N80 | 1 | – | – | – | – | – | – | – | – | – | – | 0.03 | 0.030 | – | |
| N80 | Q | – | – | – | – | – | – | – | – | – | – | 0.03 | 0.030 | – | |
| R95 | – | – | 0.45 | – | 1.90 | – | – | – | – | – | – | 0.03 | 0.030 | 0.45 | |
| 2 | M65 | – | – | – | – | – | – | – | – | – | – | – | 0.03 | 0.030 | – |
| L80 | 1 | – | 0.43 | – | 1.90 | – | – | – | – | 0.25 | 0.35 | 0.03 | 0.030 | 0.45 | |
| L80 | 9Cr | – | 0.15 | 0.30 | 0.60 | 0.90 | 1.10 | 8.00 | 10.00 | 0.50 | 0.25 | 0.02 | 0.010 | 1.00 | |
| L80 | 13Cr | 0.15 | 0.22 | 0.25 | 1.00 | – | – | 12.00 | 14.00 | 0.50 | 0.25 | 0.02 | 0.010 | 1.00 | |
| C90 | 1 | – | 0.35 | – | 1.20 | 0.25 | 0.85 | – | 1.50 | 0.99 | – | 0.02 | 0.010 | – | |
| T95 | 1 | – | 0.35 | – | 1.20 | 0.25 | 0.85 | 0.40 | 1.50 | 0.99 | – | 0.02 | 0.010 | – | |
| C110 | – | – | 0.35 | – | 1.20 | 0.25 | 1.00 | 0.40 | 1.50 | 0.99 | – | 0.02 | 0.005 | – | |
| 3 | P110 | – | – | – | – | – | – | – | – | – | – | – | 0.03 | 0.030 | – |
| 4 | Q125 | 1 | – | 0.35 | – | 1.35 | – | 0.85 | – | 1.50 | 0.99 | – | 0.02 | 0.010 | – |
Upoštevajte:
a. Vsebnost ogljika za L80 se lahko poveča do največ 0,50 %, če je izdelek kaljen z oljem.
b. Vsebnost molibdena za razred C90 tipa 1 nima najmanjše tolerance, če je WT manjša od 17,78 mm.
c. Vsebnost ogljika za R95 se lahko poveča do največ 0,55 %, če je izdelek kaljen v-olju.
d. Vsebnost molibdena za T95 tipa 1 se lahko zmanjša na najmanj 0,15 %, če je WT manjša od 17,78 mm.
e. Za razred EW P110 mora biti vsebnost fosforja največ 0,020 %, vsebnost žvepla pa največ 0,010 %.
NL=brez omejitev. Prikazani elementi se navedejo v analizi izdelka.
Mehanske lastnosti cevi iz jeklenega ohišja in cevi API 5CT:
| Mehanske lastnosti | ||||||||
| skupina | Razred jekla | Vrsta | Skupaj | Meja tečenja (Mpa) | Natezna trdnost (Mpa) | Trdota maks. | ||
| % | min. | maks. | MPa | HRC | HWB | |||
| 1 | H40 | – | 0.5 | 276 | 552 | 414 | – | – |
| J55 | – | 0.5 | 379 | 552 | 517 | – | – | |
| K55 | – | 0.5 | 379 | 552 | 655 | – | – | |
| N80 | 1 | 0.5 | 552 | 758 | 689 | – | – | |
| N80 | Q | 0.5 | 552 | 758 | 689 | – | – | |
| R95 | – | 0.5 | 655 | 758 | 724 | – | – | |
| 2 | M65 | – | 0.5 | 448 | 586 | 586 | 22 | 235 |
| L80 | 1 | 0.5 | 552 | 655 | 655 | 23 | 241 | |
| L80 | 9Cr | 0.5 | 552 | 655 | 655 | 23 | 241 | |
| L80 | 13Cr | 0.5 | 552 | 655 | 655 | 23 | 241 | |
| C90 | 1 | 0.5 | 621 | 724 | 689 | 25.4 | 255 | |
| T95 | 1 | 0.5 | 655 | 758 | 724 | 25.4 | 255 | |
| C110 | – | 0.7 | 758 | 828 | 793 | 30 | 286 | |
| 3 | P110 | – | 0.6 | 758 | 965 | 862 | – | – |
| 4 | Q125 | 1 | 0.65 | 862 | 1034 | 931 | – | |

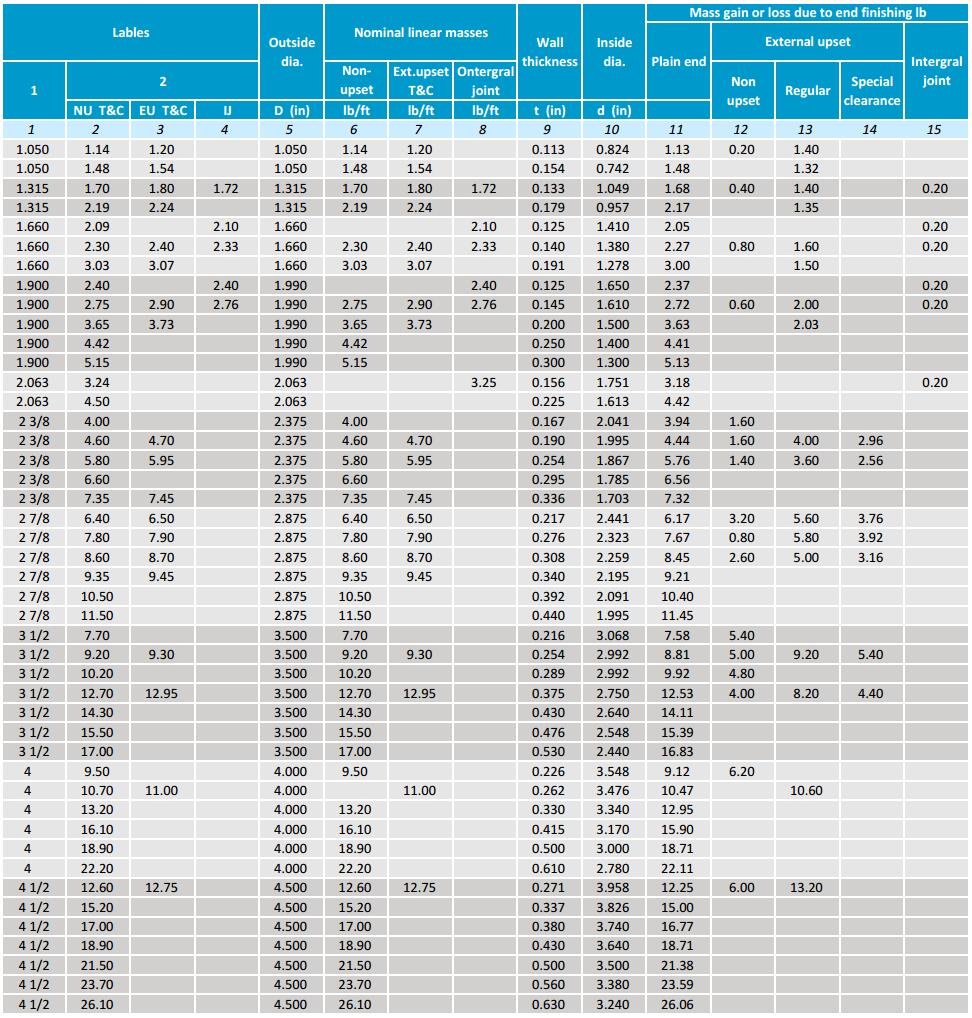

Tabela mer in teže OCTG cevi
