Cev L80 je -posebna jeklena cev visoke trdnosti, ki se uporablja pri vrtanju nafte in plina, izdelana po standardih API 5CT, predvsem za transport ogljikovodikov iz vrtine na površje.
Spada med "cevne" komponente sistema za olje in ohišje, nameščeno znotraj niza ohišja in se uporablja s sesalnimi palicami za operacije umetnega dviga. Razred L80 označuje najmanjša meja tečenja 552 MPa (80 ksi), ki nudi odlično odpornost na stiskanje, torzijo in utrujenost, zaradi česar je primeren za srednje-globoke in zapletene pogoje vrtin.
Od 2,875" do 5,5" OD, poljubna debelina stene, odpremljeno FOB Tianjin ali CIF vaše pristanišče.
Običajne vrste cevi L80 vključujejo:
L80-1: standardno nizko-legirano jeklo, primerno za splošna okolja;
L80-13Cr: Martenzitno nerjavno jeklo, ki vsebuje 12–14 % kroma, ki zagotavlja vrhunsko odpornost proti koroziji z ogljikovim dioksidom (CO₂)., ki se pogosto uporablja v plinskih vrtinah z visoko -CO₂;
L80-9Cr: Vsebuje 8–10 % kroma, kar uravnava odpornost proti koroziji in trdnost, idealno za okolja z visoko-temperaturo in visokim{3}}tlakom.
Zahteve glede kemične sestave cevi L80
| Element | L80-1 (standardno) | L80-13Cr (odporen proti koroziji) | L80-9Cr (visoka temperatura) |
|---|---|---|---|
| Ogljik (C) | Manjše ali enako 0,43 | 0.15–0.25 | 0.25–0.35 |
| Mangan (Mn) | Manjše ali enako 1,90 | 0.25–1.00 | - |
| Žveplo (S) | <0.045% | Manj ali enako 0,005 % | Manj ali enako 0,025 % |
| fosfor (P) | <0.045% | Manj ali enako 0,025 % | Manj ali enako 0,025 % |
| Krom (Cr) | - | 12.0–14.0% | 8.5–9.5% |
| molibden (Mo) | - | 2.0–3.0% | - |
| Nikelj (Ni) | - | 1.0–2.0% | - |
Mehanske lastnosti cevi L80
| Lastnina | L80-1 / L80-9Cr | L80-13Cr |
|---|---|---|
| Najmanjša meja tečenja (YS) | 552 MPa (80 ksi) | 552 MPa (80 ksi) |
| Največja meja tečenja | 655 MPa | 655 MPa |
| Natezna trdnost (TS) | Večji ali enak 655 MPa | Večji ali enak 655 MPa |
| Raztezek (A) | Večji ali enak 12 % | Večji ali enak 12 % |
| Trdota po Brinellu (HB) | Manjši ali enak 241 HB | Manjši ali enak 241 HB |
| Energija udarca (prečno, 0 stopinj) | Večji ali enak 68 J (PSL-2/3) | Večji ali enak 68 J (PSL-2/3) |
Priključki cevi API 5CT L80
| Vrsta povezave | angleško ime | Opis | Aplikacija | Standardno |
|---|---|---|---|---|
| EUE | Zunanji vznemirjeni konec | Konec cevi zunaj odebeljen z zunanje niti, ki se uporablja s sklopko z notranjim navojem; poveča moč povezave | Običajne naftne vrtine, srednje{0}}globoke vrtine | API 5CT / API 5B |
| NU | Ni-razburjen | Brez odebelitev na telesu cevi; navoji, rezani neposredno na koncu cevi, nižji stroški, vendar zmanjšana trdnost | Plitvi vodnjaki ali razmere-nizkega stresa | API 5CT |
| BTC | Oporna navojna spojka | Spremenjena oporna nit, označena kot pr. n. št, ponuja visoko natezno in tlačno odpornost | Običajno se uporablja, ko ohišje služi kot cev | API 5B |
| LC | Dolga okrogla nit | Dolg okrogel navoj, 8 niti na palec (8 niti/in) | Oljne vrtine s splošnimi zahtevami za tesnjenje | API 5B |
| SC | Kratka okrogla nit | Kratek okrogel navoj, 10 niti na palec (10 niti/in) | Plitvi ali nizkotlačni-vodnjaki | API 5B |
| Premium povezave | Visoko{0}}zmogljive tesnilne povezave | npr. Hydril (HYD), VAM, Fox; zagotovitiplinotesno tesnilo, visoka torzijska odpornost in odpornost proti utrujenosti | Globoka, visoko{0}}tlačna ali jedka okolja | Specifikacije po meri ali{0}}za projekt |
Uporaba cevi API 5CT L80
| Vrsta aplikacije | Primerna podvrsta L80 | Ključne prednosti |
|---|---|---|
| Konvencionalna proizvodnja nafte in plina | L80-1 | Zmerni stroški, zanesljiva trdnost, izpolnjuje splošne zahteve glede kompresijske in torzijske odpornosti |
| Okolja z visoko korozijo CO₂ | L80-13Cr | Vsebuje 12–14 % kroma, tvori gosto oksidno plast, odlična odpornost proti koroziji CO₂ |
| Vrtine z visoko-visoko{1}}temperaturo (HPHT). | L80-9Cr | Krom-molibdenova zlitina izboljša toplotno stabilnost, vrhunska učinkovitost-pri visokih temperaturah |
| Kisla okolja (ki vsebujejo H₂S-) | L80-13Cr (certificirano NACE) | Lahko se srečataCertifikat NACE MR0175/ISO 15156, ki zagotavlja varno delovanje v H₂S okoljih |
| Sistemi z umetnim dvigom | L80-1 / L80-13Cr | Dobra odpornost proti utrujenosti, vzdrži-dolgotrajne ciklične obremenitve |
| Ohišje, ki se uporablja kot cev | L80-1 (BTC povezava) | Oporna nit (BTC)zagotavlja večjo moč povezave |
Cev mora biti podvrženatoplotna obdelava kaljenja in popuščanja za zagotovitev enotnih mehanskih lastnosti in strog nadzor kemične sestave (npr. vsebnost S in P < 0,045 %). Tipi povezav so običajno okrogle niti ali modificirane oporne niti (BTC/LTC/STC), s spojkami.
V H₂S-vsebujočih kislih okoljih, samo cevi L80-13Cr s certifikatom NACE MR0175/ISO 15156 je treba izbrati skupaj s-poročili o pregledih tretjih oseb.

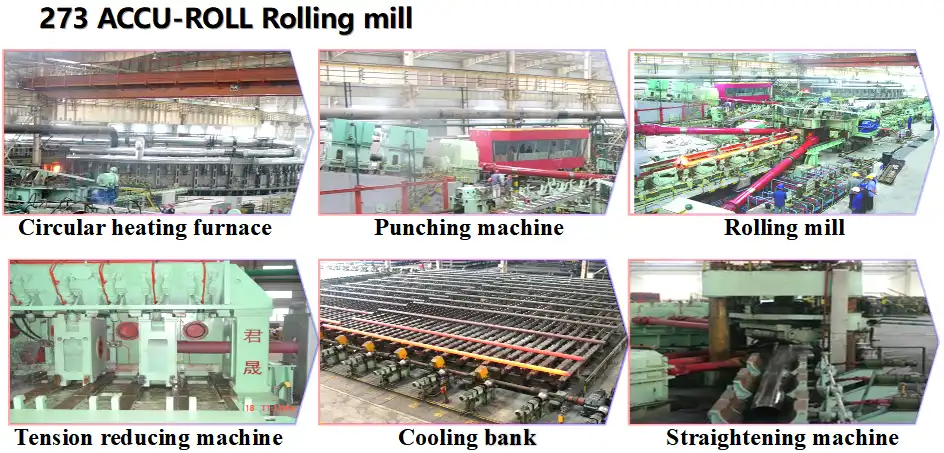

Procesna linija za cevi GNEE API 5CT L80 OCTG

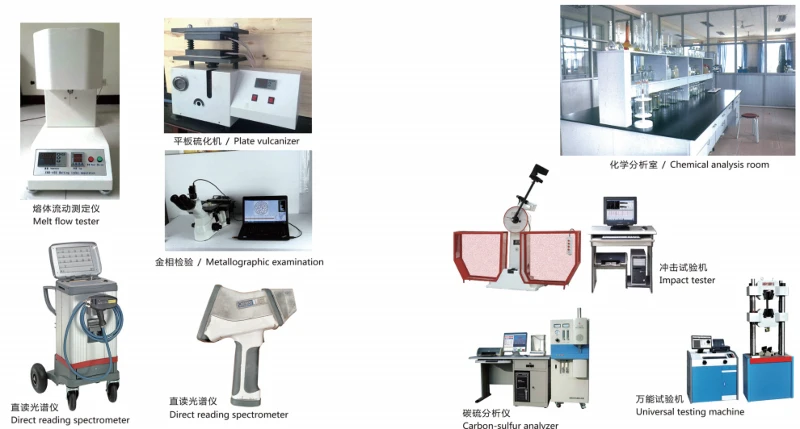

GNEE API 5CT L80 Oprema za testiranje ohišja in cevi
GNEE API 5CT L80 Certifikat cevi za ohišje naftnih vrtin
pogosta vprašanja
Kakšna je razlika med L80 in N80?
Glavne razlike med cevmi L80 in N80 so v območju trdnosti, postopku toplotne obdelave in odpornosti proti koroziji.
Cev L80 ima fiksno mejo tečenja 552 MPa (80 ksi), je obdelana s kaljenjem in popuščanjem in ima homogeno mikrostrukturo kaljenega sorbita, ki zagotavlja stabilno delovanje. Posebej je zasnovan za srednje-globoke vrtine in visoko{5}}tlačna okolja. Ima tudi korozijsko{7}}odporne podvrste, kot je L80-13Cr, ki jih lahko certificira NACE MR0175 in so primerne za kisle vrtine, ki vsebujejo H₂S in CO₂.
Cev N80 ima razpon meje tečenja 552–758 MPa (80–110 ksi), ki se običajno nahaja v normaliziranih ali kaljenih stanjih, z mikrostrukturo ferit + perlit. Njegova moč je odvisna od vsebnosti ogljika in ni uradno certificiranih-različic, odpornih proti koroziji. Nagnjen je k luknjičasti koroziji v okoljih H₂S/CO₂, pri čemer stopnja korozije doseže 1,27 mm/leto. Primeren je le za plitve do srednje globoke-vodnjake, ki niso kisli ali imajo nizko korozijo, in je stroškovno-učinkovitejši.
Kakšna je razlika med cevmi L80 in J55?
Meja tečenja cevi L80 (552 MPa) je bistveno višja kot pri cevi J55 (379 MPa), zaradi česar je primernejša za srednje-globoke vrtine, visoko{5}}tlačna okolja in okolja, ki vsebujejo CO₂-; J55 se uporablja za plitve vrtine, nizek-tlak in ne-jedke razmere in je cenejši. L80 je običajno kaljen in popuščen ter ima podvrste-odporne proti koroziji (kot je L80-13Cr), medtem ko J55 nima različic s certifikatom NACE in ni primeren za kisle vrtine.
